外齒圈專用熒光磁粉探傷機（半封閉）結構示意圖及介紹
作者：宏旭磁粉探傷機 發表時間：2015/1/26 14:57:03
HCDG-6000型外齒圈專用熒光磁粉探傷機主機，機電一體半封閉暗室結構設計，正前方配有左右開合的遮光布簾，可在需要時將遮光布簾拉合起提供更利于熒光磁粉檢測的黑暗環境，磁粉探傷機所配遮光布簾，可任意拉合開啟，便于操作者進出取放工件。
整機采用國家標準型材、板材作主體，剪、折、焊接、而成在滿足磁粉探傷機檢測靈敏度的條件下設計結構合理，操作簡便且不多占用需方廠房面積，是外齒圈或軸承內外圈類工件檢測的理想機型。
下面是HCDG-6000型外齒圈專用熒光磁粉探傷機（半封閉）結構示意圖及介紹，供參考選購；

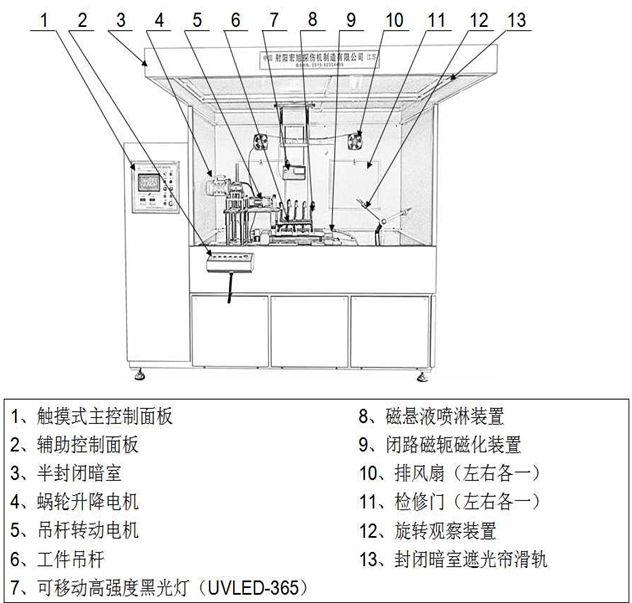

結構簡圖
注明：暗室布未在圖上標示，請在設備組裝好之后，通過遮光簾滑軌吊裝，可得到熒光觀察的最佳觀察環境。
|
序號 |
名稱 |
功能說明 |
|
1 |
觸摸式主控制面板 |
|
|
2 |
輔助操作面板 |
|
|
3 |
半封閉暗室 |
裝有遮光簾滑軌，裝上遮光簾后可提供熒光觀察的最佳觀察環境 |
|
4 |
蝸輪升降電機 |
根據齒圈的內外孔徑調節中心高便于閉路磁軛穿棒 |
|
5 |
吊桿轉動電機 |
通過此裝置可旋轉工件便于噴淋磁懸液及觀察 |
|
6 |
工件吊桿 |
吊桿又稱為懸吊臂，可懸掛各類齒圈等環形件 |
|
7 |
可移動高強度黑光燈 |
UVLED-365冷光源紫外燈配上下高度調節螺桿及左右移動滑軌 |
|
8 |
磁懸液噴淋裝置 |
配套萬向噴淋管，可地齒圈全方位噴淋磁懸液 |
|
9 |
閉路磁軛磁化裝置 |
針對環形零件檢測的專用裝置。 |
|
10 |
排風扇 |
左右各一只，可將暗室內的異味排出 |
|
11 |
檢修門 |
左右各一，便于檢修 |
|
12 |
旋轉觀察裝置 |
可支承各類直徑環形零件，并可任意旋轉輔助觀察 |
|
13 |
封閉暗室遮光簾滑軌 |
可懸掛遮光布簾，且可任意滑動開啟方便操作者進出 |
